菊水PCR-MA 系列小型交流電源 : 4 Models

文章出處：交流電源??作者：??人氣：

產品介紹

PCR-MA 系列
小型交流電源 : 4 Models

All Models

概要

PCR-MA系列是一款兼?zhèn)浠瑒?dòng)式變壓器和AVR（穩壓器）的簡易性、以及多功能型交流電源的方便性的小型交流電源。電源組件中采用了PWM變頻方式，從而實現了高水平、高效率（約70%）、以及超小型和輕量化。其具備測量、內存和保護功能，設有各類通信接口，并能以交流電源兼容DC輸出。同時，若使用選購件中的摸擬接口板（EX04-PCR-M），還可作為任意一種信號發生器的放大器使用。

特長

小型設計

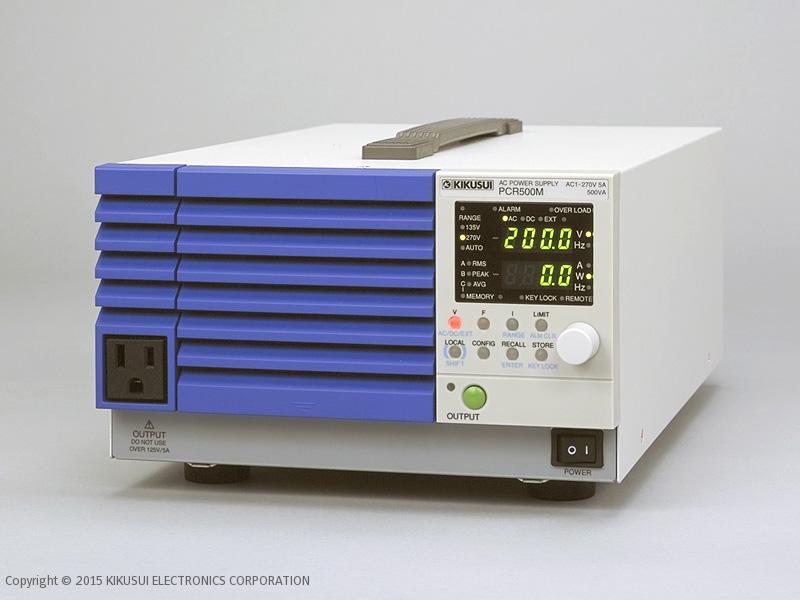

214W×124H×350Dmm，不占有實驗設備的主體尺寸。攜帶方便的輕型質量，只有約6kg!（PCR500MA）
備有豐富的輸出模式
可適用AC、DC、AC+DC這3種模式。^※1
可在頻率不超過500Hz（分辨率0.1Hz）的范圍內使用。
※1∶若實際裝配選購件中的接口配電盤（IB21、US21、EX04- PCR-M），即可在遠程遙控時有效地應用AC+DC模式。
高品位的輸出波形
輸出電壓的可調范圍為1?135V／2?270V（2種范圍）。當最大電流為5A（135V范圍）／2.5A（270V范圍）時，可向電容器輸入型整流負載輸出達到額定最大電流3倍的峰值電流
內存功能
主機可設定3組電壓和頻率，并可調用?？稍谳敵鲋姓{(diào)用內存，實施電壓急劇波動或頻率急劇波動試驗。^※2
※2∶若裝配選購件中的接口配電盤（IB21、US21、EX04-PCR-M），則可將存儲器內存數量擴展到10組。并可利用遠程遙控設定和調用所擴展的內存地址（4?10）。
各類測量功能

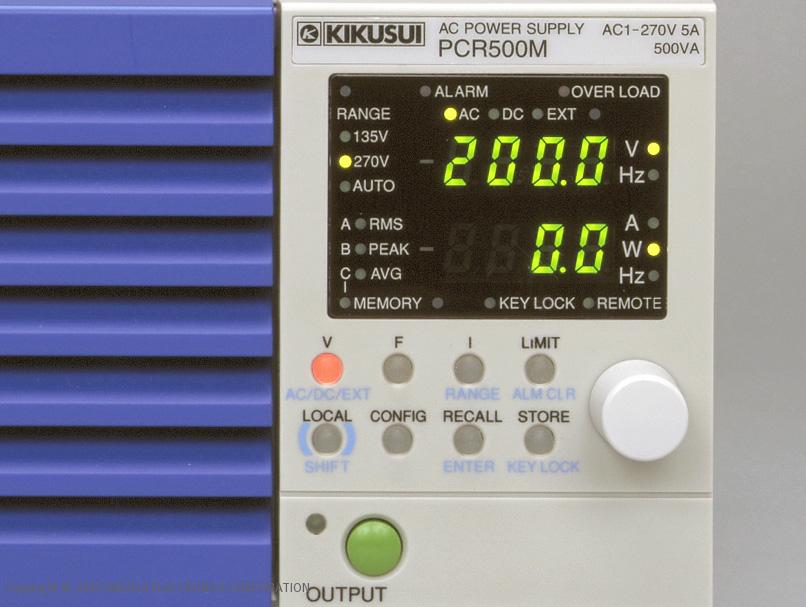

不僅可測量交流和直流的輸出電壓、電流、功率，還可測量視在功率、無功功率、功率因數、峰值系數、電流峰值保持。^※3
※3∶視在功率（VA）、無功功率（VAR）、功率因數（PF）、峰值系數（CF）、電流峰值保持等，均可利用通信接口來進行測量。
輸出ON相位的設定功能
可用于測試沖擊電流等。
各類通信接口

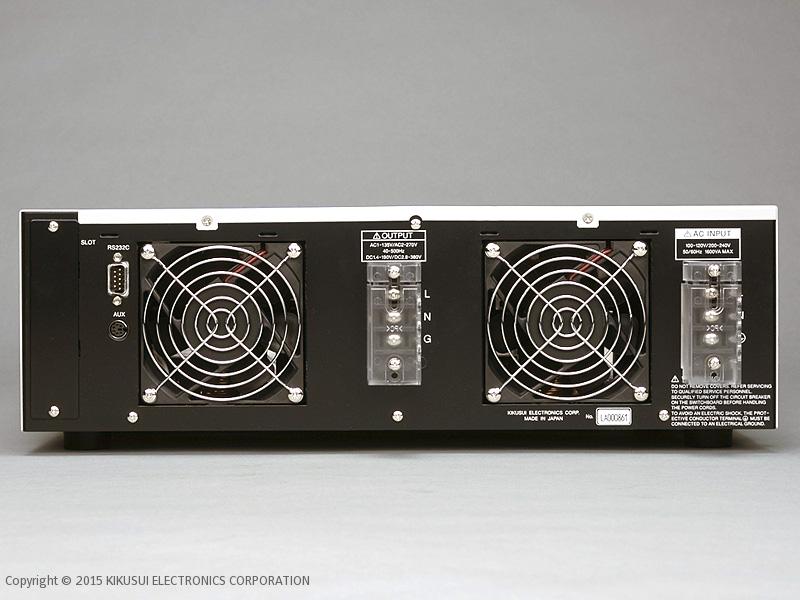

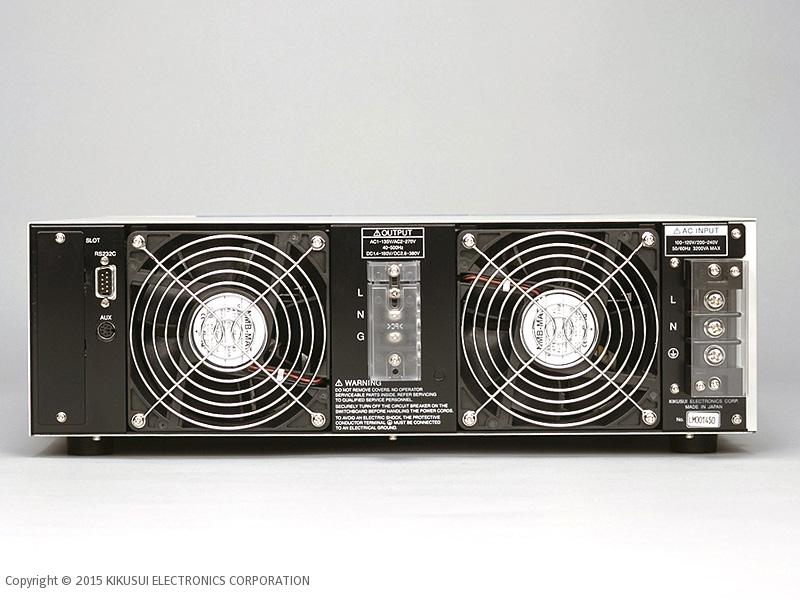

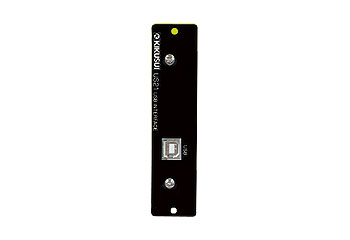

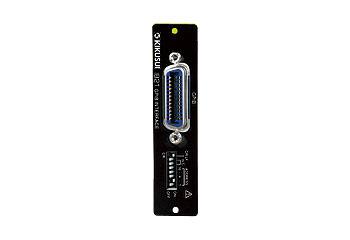

RS-232C標準裝備。選購件也適用GPIB、USB。
模擬接口
選用選購件中的模擬接口（EX04-PCR-M），即可利用外部模擬信號控制輸出?？衫幂斎胫绷餍盘?hào)改變交流電壓值，或放大輸入波形。

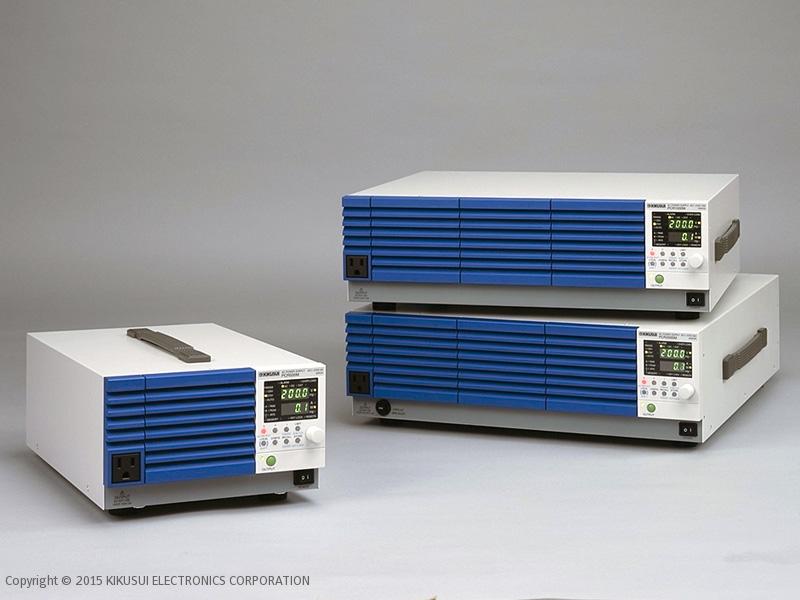

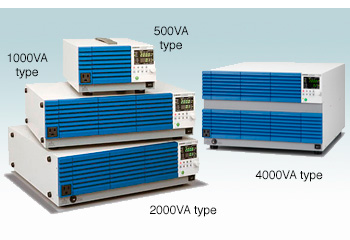

陣容

型號	規格
PCR500MA	單相 500VA, AC1 ? 270V, 40 ? 500Hz, DC+/-1.4 to +/-380V, PWM 類型 > 使用說明書(英語)...
PCR1000MA	單相 1000VA, AC1 ? 270V, 40 ? 500Hz, DC+/-1.4 to +/-380V, PWM 類型 > 使用說明書(英語)...

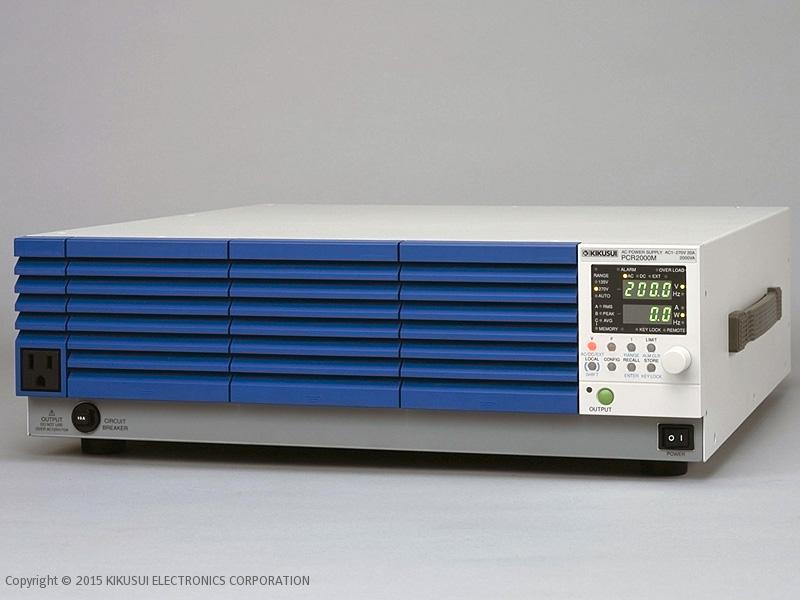

PCR2000MA	單相 2000VA, AC1 ? 270V, 40 ? 500Hz, DC+/-1.4 to +/-380V, PWM 類型 > 使用說明書(英語)...

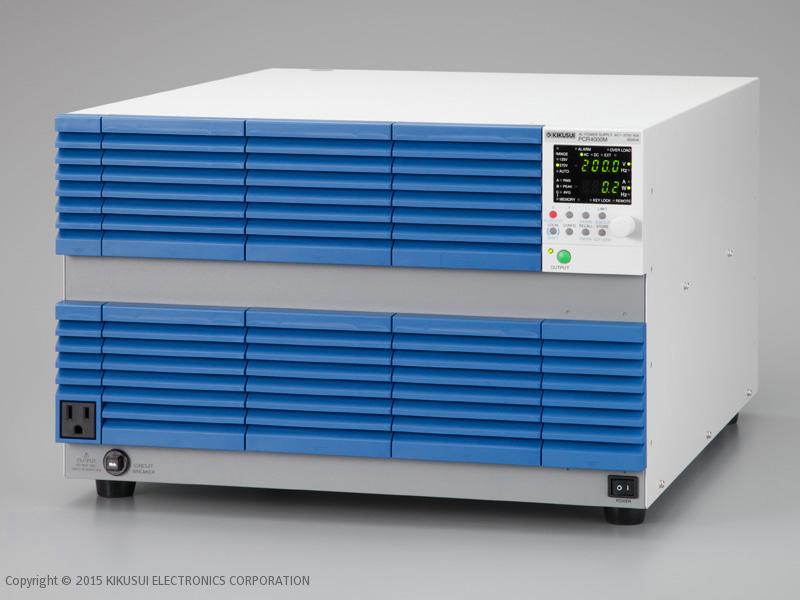

PCR4000MA	單相 4000VA, AC1 ? 270V, 40 ? 500Hz, DC+/-1.4 to +/-380V, PWM 類型 > 使用說明書(英語)...
