Chroma 62000B系列模組式直流電源供應器，提供許多獨特優點供老化燒機與電鍍電源應用。這些特點包括N+1冗余機制、高功率密度、熱插拔維護、遠端ON/OFF 控制且可經由CAN bus介面編程遠端控制監視。

62000B系列提供五種不同型號的電源模組，電壓范圍1V到150V，電流范圍10A 到90A，此外有兩種模組外框可容納3個及6個電源模組并聯操作達到4.5KW及 9KW輸出功率。為了滿足使用者大功率電源需求，此62000B可經由CAN Bus介面及CSU管理并聯達14個外框，功率可達 120KW，電流可達2000A的直流電源供應器系統。

綜合上述的功能與規格，62000B系列直流電源供應器系統適合于長時間及系統不允許中斷等環境使用，此系統具有以下優點:

• 可彈性擴充系統輸出容量.
• 最新交換式電源設計具有體積小及重量輕特色,易于運送安裝維修,更換容易且不占空間.
• 具有功率因數改善線路PF>0.98,可使電力利用率好且不會有虛功率及諧波干擾用電.
• 具有N+1 Redundant系統,單一模組故障時不影響系統使用以降低供電風險.
• 模組式電源管理及熱插拔使用易于現場維修解決及備品

62000B應用范圍

62000B模組式直流電源供應器具有高功率密度和經濟的價格。當輸出操作在定電流模式時，其低電流漣波特性可滿足電鍍電源或電池充電的使用需求。另外，此模組式直流電源操作在定電壓輸出模式時，可供老化燒機應用，如LCD面板、DC-DC轉換器、汽車用逆變器、筆記型電腦等，以及許多其他類型的電子裝置與設備。

62000B系列電源適合于工業應用如下:

• 直流轉換器/逆變器/風扇類產品燒機(Burn in)
• 保險絲/開關/線材/接頭等產品耐流測試
• 電鍍(銅箔&SMD零件)及電解電源應用
• 半導體元件燒機電源
• 水電解處理電源
• 航空馬達供電維護電源
• 石墨電熱器電源
• 高聚光太陽能板崩應電源
• 模擬電池電源及電池充電化成設備應用

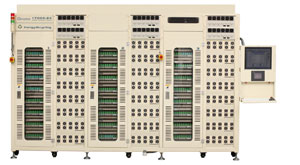

客戶應用一: 開關元件21,600A耐流測試	客戶應用二: 電池芯充電化成系統電源

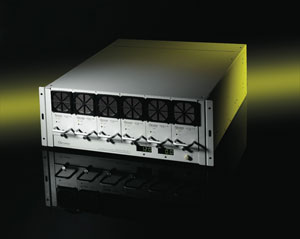

功率因素修正電路(PFC)

功率因素修正電路(PFC)已納入于62000B 之中，提供輸入功率因素到0.98以上，以符合IEC61000-3-2需求。此功率因素修正電路不但降低輸入電流，而且保持操作效率超過80%。選購的虛擬圖型化控制 (SoftPanel)軟體藉由CAN介面允許控制和監視輸出電源系統。

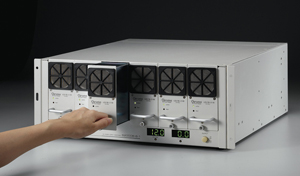

熱插拔操作維護

具有N+1冗余機制和熱插拔的功能，62000B系列模組式直流電源供應器可應用于24小時不間斷操作，譬如SMD電鍍生產線，以及產品生命老化測試等等，如供IT產品DC/DC轉換器、LCD背光逆變器。

為了持續性的操作應用，模組式熱插拔設計允許工程師當場更換故障的模塊而不須關閉整個系統。

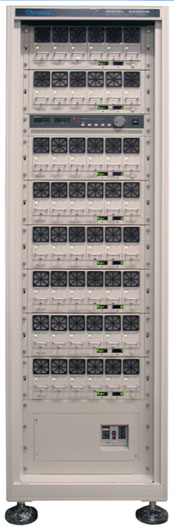

高功率直流電源應用

62000B模組式直流電源供應器可提供并聯高功率輸出達120kW，最大電流經由CSU(控制&監督系統單元)達 2000A。每個機箱設計配合最大功率9kW并包含電均流輸出功率以確保系統穩定性。此外，為了方便控制均勻大功率系統，控制&監督系統單元提供設定與顯示輸出并經由標準CAN Bus通訊協定。

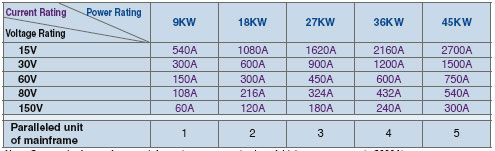

系統輸出功率額定值選擇

注意 : 連絡工廠以取得指定規格的高功率系統進一步資訊。(>2000A)
當并聯輸出大功率時會有極小的規格降級。

A620007 CSU主要特點

• 具有單一前面板控制此大電源系統
• 獨立功能鍵及飛梭旋鈕調整
• 精準的電壓及電流輸出量測
• 標準類比控制介面
• 標準CAN遠端控制介面
• 選配乙太網路控制介面
• 使用者自行定義的I/O介面


  控制&監督系統單元



  客制大功率電源服務
