EMI測試系統

文章出處：電磁兼容與場強測試??作者：admin??人氣：

支持的 EMI 標準

應用	EMI 標準（舉例）
工業用和家用產品（民用）	CISPR 11/EN 55011 CISPR 14-1/EN 55014-1 ANSI-C 63.4 FCC 15, 18
信息技術（民用）	CISPR 22/EN 55022 ANSI-C 63.4 FCC 15, 18
醫療設備（民用）	EN 60601-1-2 CISPR 11/EN 55011
無線設備（民用）	ETSI EN 301489-x 3GPP TS 51.010 ETSI EN 301908-1 ETSI EN 300328-1 FCC part 15
汽車	2004/104/EC CISPR 12, SAEJ 551/2 CISPR 25, SAEJ 1113/41
軍用/航空電子產品	MIL-STD 461E, CE101, CE102, CE106, RE101, RE102, RE103 RTCA/DO-160 VG95370-95377 DEF-STAN 49-41 GAM-EG 13
消費品無線電/電視接收機（民用）	CISPR 13/EN 55013

民用、軍用和汽車測試

系統配置

該系統具有高度模塊化的硬件和軟件設計，針對各種客戶化的需求，采用各種不同的儀器組合來進行量身定制。該系統是一個由硬件、用戶友好軟件以及系統服務組成的完整系統，用戶可在很短時間內掌握它的使用。

• 電波暗室

輻射發射和敏感度是在電波暗室中進行測量的。這種測量需使用一個遙控轉臺和一個帶控制單元的自動升降天線塔。這些可選部件可隨系統提供，并由系統軟件來控制。針對研發和質量保證的應用，可使用便于布置到實驗室中的更小的緊湊型暗室。
• 硬件

一個過程控制器(PC)通過 IEC/IEEE 總線接口對整個測量系統進行控制。根據所覆蓋的頻率范圍和特殊測試要求，可使用一臺或幾臺測試接收機來進行測量。
• 測試接收機

測試接收機是該系統的核心設備。它可按照相關標準來分析、顯示發射情況。如果預認證測量對于 EMC 測試來說已足夠，則可使用頻譜分析儀來取代測試接收機。

測試系統的頻率上限可以是 3/7/18/26 GHz 或 40 GHz。這取決于 DUT 的類型和適用標準。

• 測試天線
適宜的測試天線（通常為對數周期天線或喇叭天線）和人工電源網絡被用于拾取發射信號。

• 硬件擴展

º R&S^®ESH2-Z5 和 R&S^®ENV216 人工電源網絡

º 用于切換天線和傳感器的 R&S^®TS-RSP 系統控制單元

º R&S 測試天線（如 R&S^®HL562）
• 軟件

R&S^®EMC32 支持產品開發與設備改進過程中的全自動認證測量和交互式測量。

無線測試

標準

該系統可滿足以下無線標準的所有要求：

• AMPS

• CDMA、TDMA

• GSM450/850/900/1800/1900

• GPRS、EDGE

• UMTS

• Bluetooth^®2.0 + EDR

• WLAN 802.11a, b, g

• WiMAX 802.16

可根據要求提供適用于其他標準的配置。客戶可對 R&S^®TS9975 測試系統進行滿足其他標準或不同規定的特定改動，不會產生任何問題。

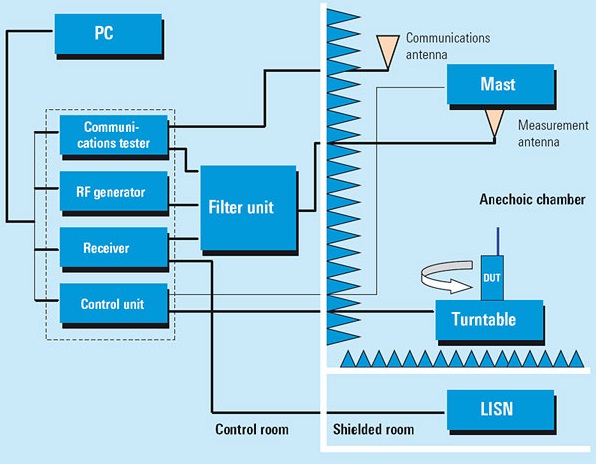

R&S^®TS9975 無線系統方塊圖

系統配置

雜散發射測量與 EMI 測量之間的主要差別在于，必須在接收機上設置與有用信號相匹配的帶寬，而不是典型 EMC 帶寬（如 200 Hz、9 kHz、120 kHz）。

還應注意，EMC 帶寬是參考IF 濾波器的6 dB 帶寬，而雜散發射測量的帶寬是參考3 dB 帶寬。雜散發射測量中，峰值檢測器取代了準峰值檢測器。

所有這些差別都要求使用一個帶頻譜分析儀功能的測試接收機，而不是單純的接收機。除 EMI 和雜散發射之外，R&S^®TS9975 還可測量所需信號，例如，測量帶集成天線的無線電裝置與模塊的等效全向輻射功率 (EIRP)。

• 電波暗室

• 硬件

一個過程控制器 (PC) 通過 IEC/IEEE 總線接口對整個測量系統進行控制。根據所覆蓋的頻率范圍和特殊測試要求，可使用一臺或幾臺測試接收機來進行測量。
• 測試接收機

測試接收機是該系統的核心設備。它可按照相關標準來分析、顯示發射情況。另外，它還具有針對雜散發射測量的頻譜分析儀功能。如果只需進行雜散發射測量，并且預認證測量對于 EMC 測試來說已足夠，則可使用頻譜分析儀來取代測試接收機。

測試系統的頻率上限可以是 3/7/18/26 GHz 或 40 GHz。這取決于 DUT 的類型和適用標準。
• 測試天線
適宜的測試天線（通常為對數周期天線或喇叭天線）和人工電源網絡被用于拾取發射信號。
• 濾波器

要想在 DUT 正在發射信號時在足夠?qū)挼膭討B(tài)范圍內按照各種標準來測量雜散發射（如手機的雜散發射），必須通過帶阻或高通濾波器在接收機輸入處抑制 DUT 發射的有用信號。為此，羅德與施瓦茨公司開發出一種專用濾波器，它具有靈活的設計，可讓客戶在常見無線標準中進行選擇。這些濾波器專門設計用于按照各種標準進行測量。由于現代被測設備 (DUT) 同時使用一個以上的無線服務，因此兩種濾波器（如 GSM 和 Bluetooth^®，GSM 和 WLAN）可同時處于工作狀態?？蛻舻奶厥庖笠部傻玫綕M足。

º 通信測試儀

測試系統中集成了一個通信測試儀，用于在一個確定工作狀態下切換和控制連接到 DUT 的鏈路。

º 軟件

R&S^®EMC32 支持產品研發與設備改進過程中的全自動認證測量和交互式測量。
