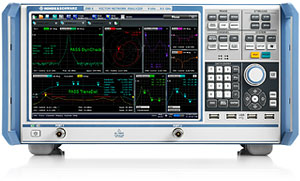

羅德與施瓦茨在矢量網絡分析儀領域已經擁有超過60年的成功經驗，如今他再一次以R&S^®ZNB矢量網絡分析儀開創了業界新基準。此新網絡分析儀系列以測量速度快、精確度高和操作極其簡便為特色。

主要特點
• 頻率范圍從9kHz到40GHz
• 動態范圍寬，高達140 dB
• 掃描時間短達4ms（401掃描點數）
• 溫度穩定度高，典型值0.01 dB/°C
• 功率掃描范圍寬達98 dB
• 中頻帶寬可調范圍寬，從1 Hz 到 10 MHz
• 手動和自動校準
• 12.1"高分辨率的大顯示屏
• 觸摸屏用戶界面
• 兩個或四個測試端口
• 混頻器，諧波和交調測試

• 擁有兩個獨立源的四端口型號

• 利用開關矩陣可以擴展到48個端口

為滿足高標準而設計
• 從9 kHz到最高頻率都能實現很寬的動態范圍，適合對高阻斷被測件進行快速測量
• 精良的原始數據提供了極高的基礎精確度
• 高溫度穩定度使得校準長期有效
• 快速頻率合成有助于高速測量

便捷的有源和無源射頻器件特性測試
• 采用虛擬網絡的快速嵌入和去嵌入適用于阻抗匹配
• 混合模式S參數適合于平衡器件測試
• 大量的分析函數為跡線分析提供了方便
• 寬功率掃描范圍和接收機步進衰減器適用于放大器測量
• 時域分析功能適用于故障點距離測量（DFT）和濾波器調試
•混頻器和放大器的變頻測試—內置兩個獨立的源

簡便的網絡分析
• 直接明了的菜單結構使得操作變得高效
• 優化的顯示布局有助于不同的測量任務

手動或自動的簡易校準
• 每一項應用測試都能找到合適的校準方法
• TSM (直通, 短路, 匹配)——五步即可實現完全校準
• 30秒的自動校準，簡易并且不易操作失誤

產線測試效率高
• 測量時間短
• 寬動態范圍和優化的中頻帶寬帶來了高測量速度
• 分段掃描具有高速、高精確度
• 儀表的不同設置之間切換速度快

多達48端口的測試
• 用開關矩陣擴展測試端口
• 利用RFFE GPIO接口直接控制前端模塊
• 一鍵式便捷配置
• 快速測試和優異的射頻性能
• 每個應用的矩陣式解決方案


型號	名稱	訂貨號
R&S®ZNB4	矢量網絡分析儀, 2 端口, 4.5 GHz, N(f)	1311.6010.22
R&S®ZNB4	矢量網絡分析儀, 4 端口, 4.5 GHz, N(f)	1311.6010.24
R&S®ZNB8	矢量網絡分析儀, 2 端口, 8.5 GHz, N(f)	1311.6010.42
R&S®ZNB8	矢量網絡分析儀, 4 端口, 8.5 GHz, N(f)	1311.6010.44
R&S®ZNB20	矢量網絡分析儀, 2 端口, 20 GHz, 3.5 mm(m)	1311.6010.62
R&S®ZNB20	矢量網絡分析儀, 4 端口, 20 GHz, 3.5 mm(m)	1311.6010.64
R&S®ZNB40	矢量網絡分析儀, 2 端口, 40 GHz, 2.92 mm(m)	1311.6010.72
